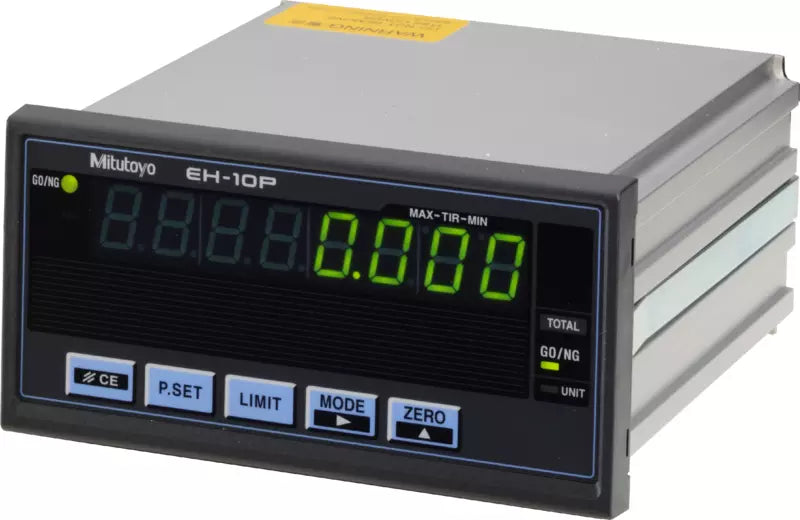

Mitutoyo 542-075D EH-101P egytengelyes kijelző lineáris mérőkhöz

A Mitutoyo 542-075D EH-101P egytengelyes kijelző és számláló differenciális négyszögjel-kimenetű lineáris mérők mérési értékeinek megjelenítésére szolgál. Egy bemenettel rendelkezik, és DIN 144 × 72 mm-es szerelőkeretbe illeszthető.

A MAX/MIN és különbségmérési funkciók támogatják az eredmények kiértékelését, a többszínű LED-es tűrésjelzés pedig a beállított határértékek szerinti ellenőrzést.

Műszaki adatok

• Gyártói cikkszám: 542-075D
• Modell: EH-101P
• Kivitel: egytengelyes, 1 bemenettel
• Bemenet típusa: differenciális négyszögjel
• Felbontás: 0,0001 / 0,001 / 0,01 mm
• Maximális bemeneti frekvencia: 2,5 MHz, kétfázisú négyszögjel; a válaszsebesség a csatlakoztatott eszköz típusától függ
• Tápellátás: AC adapteren keresztül, 12–24 V DC, 700 mA
• Standard tartozék: 527428 cikkszámú AC adapter

Kompatibilitás

LGK, LGF, LGB, LG, LGM és LGH lineáris mérőkhöz. A gyártói adatlap kivételként jelöli az LGF-Z nullpont- és előjeles típusokat, valamint a 0,01 µm felbontású LGH változatot.

Funkciók

• MAX/MIN és különbségmérés.
• Külső tartás.
• Az utolsó számjegy elrejtése.
• Milliméter/col átkapcsolás.
• Nullázás és PRESET előbeállítás.
• Számlálási irányváltás.
• PRESET/ZERO bemeneti jel fogadása.
• Tűréshatárok megadása PC-n keresztül.
• ON/OFF kapcsolás.

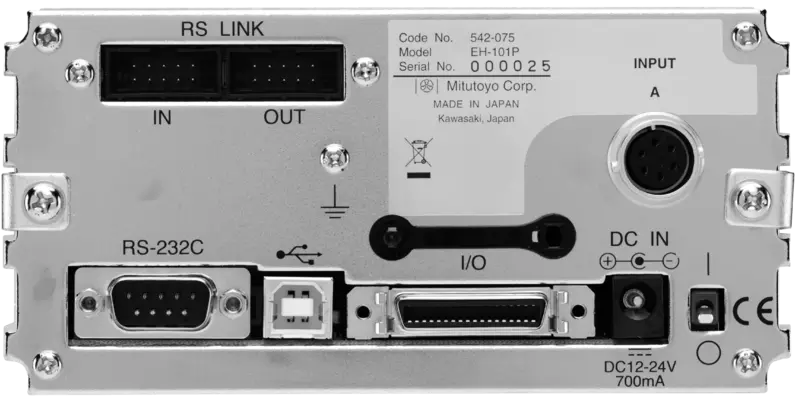

Adatkapcsolatok és tűrésjelzés

• Adatkimenet és BCD-kimenet.
• RS-232C és USB kommunikáció PC-vel; USB használata SENSORPAK szoftverrel.
• RS-Link összefűzés, legfeljebb 10 mérési ponttal.
• Háromlépcsős LED-es tűrésjelzés: borostyán, zöld, vörös.
• Ötlépcsős LED-es tűrésjelzés: borostyán, villogó borostyán, zöld, villogó vörös, vörös.

Kiegészítő: a gyártói oldal a 21HZA195 kiegészítő szükségességét jelzi.
