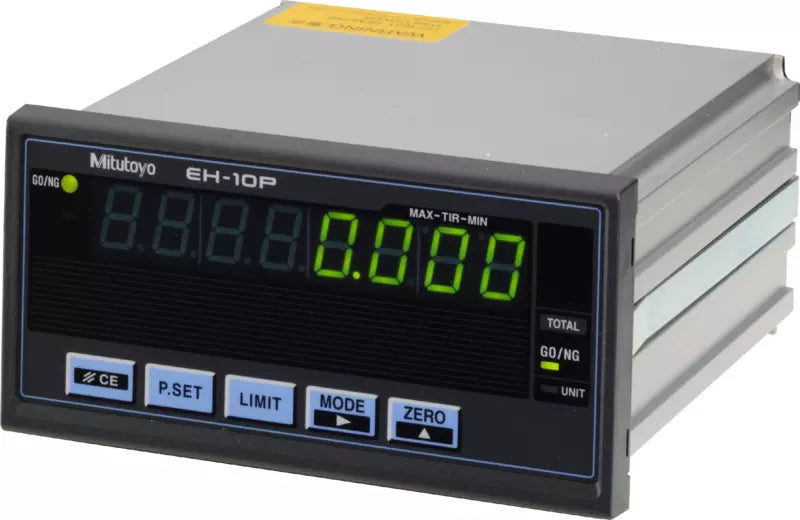

Mitutoyo 542-075E EH-101P egytengelyes kijelző és számláló lineáris mérőkhöz

A Mitutoyo 542-075E EH-101P egytengelyes kijelző és számláló differenciális négyszögjel-kimenetű lineáris mérők mérési értékeinek megjelenítésére szolgál. Egy bemenettel rendelkezik, és LGF, LGK, LGB, LG, LGM és LGH mérőkhöz használható az alább felsorolt kivételekkel.

A MAX/MIN és különbségmérési funkciók segítik az eredmények kiértékelését, a többszínű LED-es tűrésjelzés pedig a beállított határértékek szerinti ellenőrzést. A kijelző DIN 144 × 72 mm-es szerelőkeretbe illeszthető.

Műszaki adatok

• Gyártói cikkszám: 542-075E
• Modell: EH-101P
• Bemenetek száma: 1
• Bemenet típusa: differenciális négyszögjel
• Felbontás: 0,0001 / 0,001 / 0,01 mm
• Maximális bemeneti frekvencia: 2,5 MHz, kétfázisú négyszögjel; a válaszsebesség a csatlakoztatott eszköz típusától függ
• Tápellátás: AC adapteren keresztül, 12–24 V DC, 700 mA
• Standard tartozék: 527428 cikkszámú AC adapter

Mérési és kezelési funkciók

• MAX/MIN és különbségmérés.
• Külső tartás és külső csúcstartás kikapcsolási funkció.
• Az utolsó számjegy elrejtése.
• Nullázás és PRESET, azaz előbeállítás.
• Számlálási irányváltás.
• Milliméter és col közötti átkapcsolás.
• PRESET/ZERO bemeneti jel fogadása.
• Tűréshatárok megadása PC-n keresztül.
• ON/OFF kapcsolás.

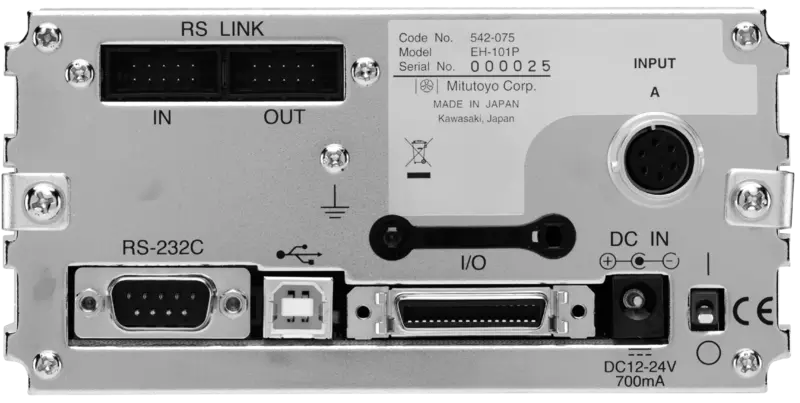

Adatkapcsolatok és tűrésjelzés

• Adatkimenet és BCD-kimenet.
• RS-232C és USB kommunikáció PC-vel; az USB használatához SENSORPAK szoftver szükséges.
• RS-Link összefűzés, legfeljebb 10 mérési ponttal.
• Háromlépcsős LED-es tűrésjelzés: borostyán, zöld, vörös.
• Ötlépcsős LED-es tűrésjelzés: borostyán, villogó borostyán, zöld, villogó vörös, vörös.

Kompatibilitás

LGF, LGK, LGB, LG, LGM és LGH lineáris mérőkhöz. Nem használható referenciapontos LGF-Z mérővel, illetve 0,01 µm felbontású LGH változattal.
